عیب‌یابی مدارهای الکتریکی با مولتی‌متر

عیب‌یابی مدارهای الکتریکی با مولتی متر از گروه تجهیزات تست و اندازه گیری یکی از مهارت‌های ضروری در حوزه الکترونیک محسوب می‌شود که تکنسین‌ها، مهندسان و حتی علاقه‌مندان به این زمینه باید آن را فراگیرند. مدارهای الکتریکی گاهی دچار مشکلاتی می‌شوند که شناسایی و رفع آن‌ها نیازمند ابزارهای دقیق و کاربردی است. مولتی‌ متر به‌عنوان یک ابزار چندمنظوره و همه‌کاره، نقش کلیدی در این فرآیند ایفا می‌کند.

عیب‌یابی مدارهای الکتریکی با مولتی‌متر

این دستگاه امکان اندازه‌گیری پارامترهای مختلفی چون ولتاژ، جریان و مقاومت را فراهم کرده و به شناسایی مشکلات مختلف مانند اتصال کوتاه یا قطعی کمک می‌کند. در ادامه این مقاله، روش‌های موثر عیب‌یابی مدارهای الکتریکی با مولتی متر بررسی خواهد شد.

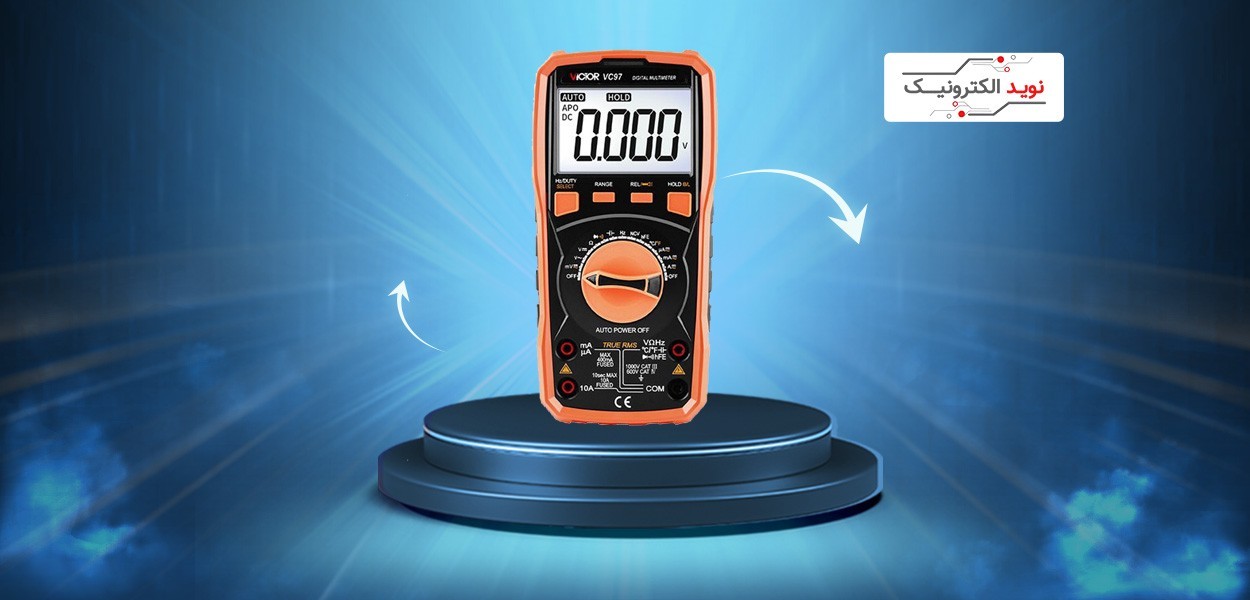

مولتی‌متر و اهمیت آن در عیب‌یابی مدارها

مولتی‌ متر یک ابزار چندمنظوره است که برای اندازه‌گیری ولتاژ، جریان، مقاومت و سایر پارامترهای الکتریکی استفاده می‌شود. این ابزار به‌دلیل دقت بالا و کارایی گسترده‌ای که دارد، در عیب‌یابی مدارهای الکتریکی با مولتی‌متر بسیار مهم است. مولتی‌مترها به‌طورکلی به دو نوع دیجیتال و آنالوگ تقسیم می‌شوند که هر یک ویژگی‌ها و کاربردهای خاص خود را دارند. با استفاده از مولتی‌متر می‌توان به‌سادگی مشکلاتی مانند اتصال کوتاه، افت ولتاژ یا خرابی قطعات را شناسایی کرد.

مراحل عیب یابی مدار الکتریکی

فرآیند عیب‌یابی مدارهای الکتریکی با مولتی‌متر یکی از مهم‌ترین اقدامات برای رفع مشکلات عملکردی این مدارها است. در این بخش، به بررسی مراحل کلیدی این فرآیند می‌پردازیم که به شما کمک می‌کند مشکلات را به‌صورت دقیق و کارآمد شناسایی کنید.

آماده‌سازی و بررسی ظاهری

قبل از استفاده از مولتی‌ متر برای عیب‌یابی، باید مدار را ازنظر ظاهری بررسی کنید. این کار شامل جست‌وجوی علائم خرابی نظیر سوختگی، شکستگی یا قطعی سیم‌ها می‌شود؛ همچنین، اطمینان حاصل کنید که مدار خاموش شده و منبع تغذیه قطع شده باشد. بررسی‌های ظاهری اولیه می‌توانند کمک کنند تا مشکلات ساده و آشکار را شناسایی کرده و از انجام تست‌های پیچیده‌تر بی‌نیاز شوید. این مرحله به کاهش زمان و هزینه تعمیر کمک می‌کند.

تست پیوستگی مدار

یکی از مراحل مهم در عیب‌یابی مدارهای الکتریکی با مولتی متر، بررسی پیوستگی مدار است. این تست به شما کمک می‌کند تا قطعی‌های احتمالی در مسیر جریان را شناسایی کنید. مولتی‌متر را روی حالت پیوستگی تنظیم کرده و پراب‌ها را به دو سر مدار یا قطعه موردنظر متصل کنید. صدای بوق مولتی‌متر نشان‌دهنده پیوستگی مدار است. این مرحله به‌ویژه در شناسایی سیم‌های معیوب یا اتصالات نادرست بسیار موثر است و معمولا در ابتدای فرآیند عیب‌یابی انجام می‌شود.

اندازه‌گیری ولتاژ و جریان

برای بررسی عملکرد صحیح مدار، اندازه‌گیری ولتاژ و جریان ضروری است. با تنظیم مولتی‌متر روی حالت مناسب (AC یا DC)، ولتاژ یا جریان نقاط مختلف مدار را اندازه‌گیری کنید. این اندازه‌گیری‌ها می‌توانند نشان دهند که آیا منبع تغذیه به‌درستی کار می‌کند یا مشکلاتی مانند افت ولتاژ وجود دارد. اگر مقدار ولتاژ یا جریان از محدوده استاندارد فاصله داشته باشد، ممکن است نمایانگر مشکل در منبع تغذیه، اتصالات یا قطعات اصلی مدار باشد.

بررسی مقاومت قطعات

خرابی قطعات الکتریکی اغلب با تغییر در مقدار مقاومت آن‌ها مشخص می‌شود. مولتی‌متر را روی حالت اهم تنظیم کرده و پراب‌ها را به دو سر قطعه متصل کنید. مقادیر غیرمعمول یا بی‌نهایت می‌توانند نشانگر خرابی قطعه باشند. اندازه‌گیری مقاومت قطعات مانند مقاومت‌ها، سلف‌ها و حتی کابل‌ها می‌تواند به شناسایی مشکلات نهان کمک کند. توجه داشته باشید که قبل از تست مقاومت، مدار باید خاموش شده و قطعات جدا شده باشند تا نتایج دقیق‌تری به‌دست آید.

تست دیود و خازن

مولتی‌مترهای دیجیتال پیشرفته برند هیوکی قابلیت تست دیود و خازن را دارند. برای دیود، پراب‌ها را در دو جهت به دو سر دیود متصل کنید. نمایش عددی در یک جهت و بی‌نهایت در جهت دیگر، نشان‌دهنده سالم‌بودن دیود است. درمورد خازن، مقدار ظرفیت خازن را با مقدار اسمی آن مقایسه کنید. تست خازن معمولا برای یافتن مشکلات ذخیره انرژی در مدار انجام می‌شود و ممکن است نیاز به تخلیه خازن قبل از تست باشد تا به مولتی‌متر آسیبی وارد نشود.

مشکلات رایج در مدارهای الکتریکی

عیب‌یابی مدارهای الکتریکی با مولتی متر شامل شناسایی مشکلات رایج نظیر اتصال کوتاه، قطعی مدار و خرابی قطعات است. اتصال کوتاه معمولا با افزایش جریان و داغ‌شدن مدار همراه است و با اندازه‌گیری جریان می‌توان آن را شناسایی کرد. قطعی مدار به عدم جریان‌دهی منجر می‌شود که این امر با تست پیوستگی یا اندازه‌گیری ولتاژ قابل تشخیص است.

سوختگی قطعات که معمولا با بررسی ظاهری یا اندازه‌گیری مقاومت قطعه مشخص می‌شود نیز یکی دیگر از مشکلات رایج است. افت ولتاژ ممکن است به‌دلیل ضعف در منبع تغذیه یا اتصالات باشد و اندازه‌گیری دقیق ولتاژ به شناسایی این مشکل کمک می‌کند.

نکات ایمنی و کاربردی در استفاده از مولتی‌متر

در استفاده از مولتی‌متر، رعایت ایمنی و نکات کاربردی اهمیت ویژه‌ای دارد تا هم از آسیب‌های احتمالی جلوگیری شود و هم نتایج به‌دست‌آمده دقیق‌تر باشند.

قبل از شروع کار با مولتی‌متر، اطمینان حاصل کنید که دستگاه در حالت مناسب برای اندازه‌گیری تنظیم شده‌است.
همیشه از تجهیزات ایمنی مانند دستکش و عینک استفاده کنید تا در برابر شوک الکتریکی محافظت شوید.
در هنگام اندازه‌گیری ولتاژ بالا، دقت کنید که پراب‌ها به‌درستی متصل باشند و از تماس ناخواسته جلوگیری شود.
درصورت بروز مشکل در مولتی‌متر، از تعمیرات غیراصولی خودداری کنید و دستگاه را به یک تکنسین متخصص بسپارید.
با رعایت این نکات، می‌توانید به‌طور موثری از مولتی‌متر برای عیب یابی مدار الکتریکی استفاده کنید و از ایمنی خود اطمینان حاصل کنید.

کلام آخر

مولتی‌متر یکی از ابزارهای حیاتی برای عیب‌یابی و نگهداری مدارهای الکتریکی است. استفاده صحیح از این ابزار نه‌تنها باعث صرفه‌جویی در زمان می‌شود، بلکه از وقوع اشتباهات پرهزینه نیز جلوگیری می‌کند. این دستگاه با قابلیت‌های متنوعی که دارد، به شما کمک می‌کند تا مشکلات پیچیده‌ای نظیر افت ولتاژ، خرابی قطعات، یا اتصال کوتاه را شناسایی و رفع کنید. به‌علاوه، آگاهی از نحوه تست قطعاتی چون دیود و خازن نیز می‌تواند در تحلیل و تعمیر دقیق‌تر مدارها موثر باشد.

اطمینان حاصل کنید که از تجهیزات ایمنی مانند دستکش و عینک استفاده می‌کنید و تنظیمات دستگاه را پیش از اندازه‌گیری به‌درستی انجام داده‌اید؛ همچنین، ثبت نتایج هر تست می‌تواند در تحلیل مشکلات آینده و مقایسه وضعیت مدارها بسیار مفید باشد. برای دسترسی به بهترین تجهیزات و ابزارهای تخصصی الکترونیکی، می‌توانید به فروشگاه آنلاین نوید الکترونیک مراجعه کنید و از محصولات متنوع آن بهره‌مند شوید.
